«В начале было Слово» Ин.1:1
«Время наряду с постоянным свойством – ходом с2, обладает и переменным свойством – плотностью». Постулат VI «Причинная механика» Н.А. Козырев (1908 - 1983).
«— Что такое инерциальная система?— Это система координат, в которой справедливы законы механики. Тело, на которое не действуют внешние силы, движется в такой системе прямолинейно и равномерно. Это свойство позволяет нам, следовательно, отличить инерциальную систему координат от всякой другой.— Но что значит, что на тело не действуют никакие внешние силы?— Это просто значит, что тело движется прямолинейно и равномерно в инерциальной системе координат». А. Эйнштейн (1879- 1955).
Гироскопический прибор, создающий динамичную инерциальную систему координат внутри земного объекта, что позволяет объекту двигаться прямолинейно и равномерно.
Коротко о приборе и его паспорте научной специальности и направлении исследований.
Паспорт научной специальности гироскопического прибора -1.3.2. «Приборы и методы экспериментальной физики» (отрасль науки – технические). Направление исследований – применение физических свойств времени для создания динамичных инерциальных систем координат внутри земных объектов – зданий, промышленных сооружений, много тоннажных судов, генерирующего оборудования, химических производств, на производствах микроэлектроники…- со способностью качественного улучшения любого высокотехнологического процесса.

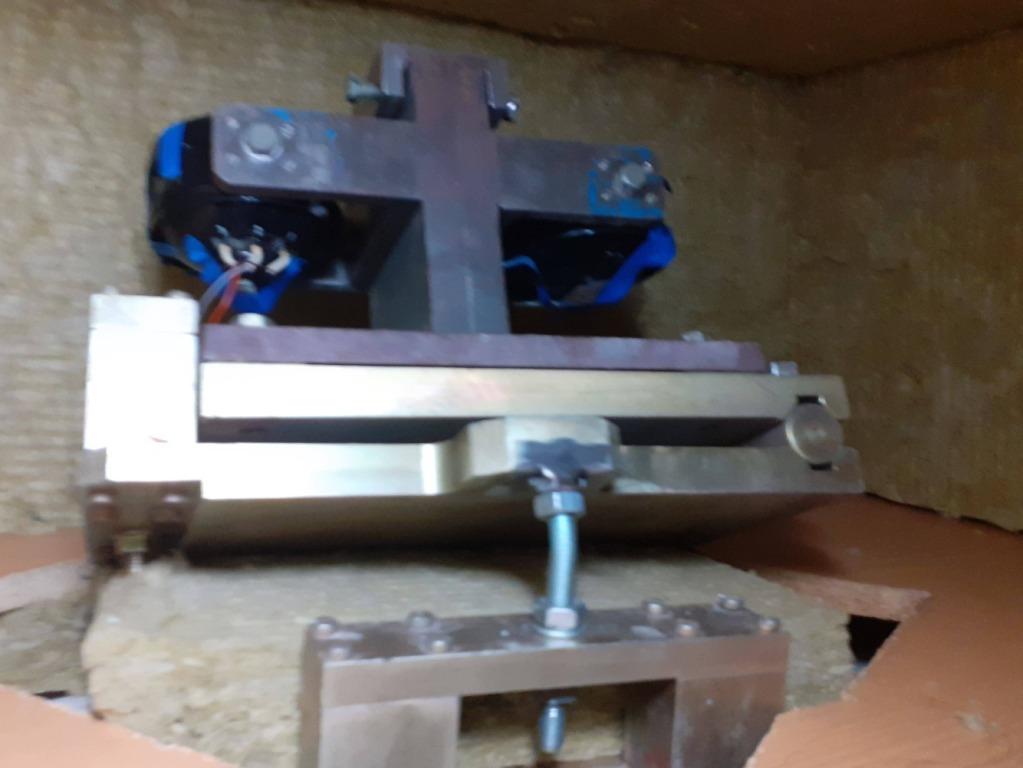

Гироскопический прибор состоит из металлической конструкции механического электромагнитного модуля (МЭММ на фото) массой 18 кг, электронного блока управления двумя гироскопическими моторами, металлической подставки массой 42 кг для крепления прибора к основанию и создания угла наклона осей гироскопических моторов к вертикали, источника бесперебойного питания (UPS) и компьютера.
МЭММ имеет ряд особенностей, хотя конструкция его проста и симметрична. Два металлических уголка соединены между собой поверхностями высокой степени обработки по плоскостности и шероховатости (расстояние между поверхностями около 1-го микрона). При установке уголков на общую металлическую плиту, они образуют между собой внутреннее зеркало. Внутреннее зеркало является плоскостью симметрии для закреплённых к уголкам с помощью металлических скоб двух гироскопических моторов (асинхронные двигатели, работающие без нагрузки, с массой коротко замкнутых ротора 1 кг и с возможной частотой вращения до 1000 оборотов в секунду). Верхняя струбцина сжимает уголки, создавая напряжение между поверхностями внутреннего зеркала.
Оси роторов между собой параллельны, разнонаправлены и статичны. Расстояние между осями составляет 180 мм. Наклон осей к вертикали 23,44 градуса совпадает с наклоном Земной оси. МЭММ крепится на фундаментной плите 4-х этажного здания.
МЭММ управляется и настраивается с помощью электронного блока. Электронный блок состоит из микроконтроллера со встроенным кварцевым генератором, источника питания и двух силовых блоков. Кварцевый генератор задает рабочую частоту микроконтроллера (20МГц) с точностью 1кГц, которая затем преобразуется делением в частоту формирования вращающегося магнитного поля намагниченного ротора.
В электронном блоке предусмотрены два независимых частотных канала для каждого ротора. Частота канала задается индивидуально по 6 сигналам управления силовыми ключами (транзисторами) каждого силового блока. Коммутируя в определенной последовательности силовые ключи, создаётся вращающееся магнитное поле заданной частоты. Программа микроконтроллера выполняет изменение угла поворота и частоты вращения ротора гиромотора по заданному закону (ноу-хау) в течение 28 суток полного лунного цикла.
После включения питания электронный блок через последовательный порт выдает информацию о частоте и режиме работы в виде посекундной строки на дисплее компьютера. Информация о работе гироскопических моторов за весь период настройки в виде цифрового протокола хранится на твёрдом диске компьютера.
Моделируя обратные, интегральные, Si – спиральные функции квадрата угла поворота на каждом вращающемся роторе, электронный блок прибора формирует с помощью внутреннего зеркала и угла наклона осей роторов, замкнутую кривую линию хода времени с кривизной больше «2Пи» в виде ленты Мебиуса, как цифровую орбиту изменения углов поворота роторов за период лунного цикла. То есть, создаётся 3-я орбитальная составляющая во времени к двум другим орбитам данного земного объекта, а именно, к орбите вращения здания вокруг земной оси и к орбите вращения Земли вокруг Солнца, что позволяет сформировать динамичную инерциальную систему координат внутри данного земного объекта.
Необходимо отметить, что линейная скорость при переходе причины в следствие во внутреннем зеркале прибора, должна превышать угловую скорость здания (306 м/сек) при его суточном вращении и рассчитывается по формуле:
C = dx/dt > wRcos (48.7градуса)/24часа *3600 сек, где
С – скорость звука равная 332м/сек., dx – расстояние между зеркальными поверхностями прибора равное 1микрону, dt- время перехода от причины к следствию равное 3*10^(-8) сек или плотность времени, w – «2Пи» равная 6,2815, R – радиус Земли равный 6400000 метрам, cos (48,7 градуса) широта Волгограда, 24часа*3600 сек суточный период вращения Земли.
Результат вычислений составит - 332 м/сек. > 306 м/сек., как необходимое условие создания динамичной инерциальной системы координат, обладающей компенсацией земных углов поворота для прямолинейного и равномерного движения 4-х этажного здания.
Показатель «dt» - плотность времени равное 3* 10^(-8) (см. 6-й постулат «Причинной механики»), создаёт условия высокой линейной скорости в причинно-следственном звене центра координат динамичной инерциальной системы. Показатель «dt» формируется за счёт эффекта сверхпроводимости в колебательных контурах гироскопического прибора. Данный эффект можно объяснить мгновенным отражением от внутреннего зеркала функции времени с обратным знаком, которое компенсирует и обнуляет свой показатель. (При зеркальном отображении ход времени, как псевдоскаляр, изменяет знак. Статья «Время, как физическое явление». Н.А. Козырева).
Эффект сверхпроводимости, фиксируемый датчиками в обмотках двух гиромоторов и посекундной записью на дисплее компьютера.
При настройке гироскопического прибора, по показателю напряжения в каждом автономном канале двух колебательных контуров постоянно возникали нулевые значения напряжения (0,000000 В). Их количество колебалось от 8 до 10 процентов от общего количества секунд в течение 28 суток настройки прибора, то есть, около 28суток*24часа*3600секунд*10процентов = 241920 раз возникал эффект сверхпроводимости в двух колебательных контурах гироскопического прибора. Это приводит к почти нулевому показателю плотности времени и высокой линейной скорости во внутреннем зеркале в причинно-следственном звене без прерывания питания гироприбора в электросети.
Эффект сверхпроводимости предъявлен в 20- секундном фрагменте протокола записи работы двух гироскопических моторов в режиме настройки, где
F1, F2- показатели частоты каждого гироскопического мотора в Гц; t- время от начала периода в секундах; PN-номер периода с начала программы; Fn- переменная составляющая угла поворота для двух роторов в данном периоде в Гц; U1,U2- показатели напряжения в колебательных контурах в «В»; I1, I2- показатели силы тока в колебательных контурах в амперах.
F1=332.116100 F2=331.884000 t=447 PN=231 Fn=0.161604 U1=0.755398V U2=0.000000V I1=0.564140A I2=0.616765A
F1=332.115500 F2=331.884600 t=448 PN=231 Fn=0.161604 U1=5.125915V U2=4.694259V I1=0.703070A I2=0.770430A
F1=332.114900 F2=331.885200 t=449 PN=231 Fn=0.161604 U1=10.143920V U2=1.672667V I1=0.700965A I2=0.753590A
F1=332.114300 F2=331.885700 t=450 PN=231 Fn=0.161604 U1=0.269785V U2=0.000000V I1=0.583085A I2=0.616765A
F1=332.113700 F2=331.886400 t=451 PN=231 Fn=0.161604 U1=0.323742V U2=0.161871V I1=0.574665A I2=0.606240A
F1=332.113100 F2=331.886900 t=452 PN=231 Fn=0.161604 U1=4.640302V U2=4.802173V I1=0.688335A I2=0.802005A
F1=332.112500 F2=331.887500 t=453 PN=231 Fn=0.161604 U1=9.874131V U2=2.158280V I1=0.682020A I2=0.778850A
F1=332.111900 F2=331.888200 t=454 PN=231 Fn=0.161604 U1=0.107914V U2=0.431656V I1=0.572560A I2=0.627290A
F1=332.111300 F2=331.888800 t=455 PN=231 Fn=0.161604 U1=0.323742V U2=0.053957V I1=0.576770A I2=0.623080A
F1=332.110600 F2=331.889400 t=456 PN=231 Fn=0.161604 U1=8.848948V U2=0.107914V I1=0.711490A I2=0.614660A
F1=332.110000 F2=331.890000 t=457 PN=231 Fn=0.161604 U1=10.036000V U2=3.830947V I1=0.684125A I2=0.755695A
F1=332.109400 F2=331.890600 t=458 PN=231 Fn=0.161604 U1=1.241011V U2=0.000000V I1=0.583085A I2=0.644716A
F1=332.108800 F2=331.891300 t=459 PN=231 Fn=0.161604 U1=1.025183V U2=0.000000V I1=0.568350A I2=0.625185A
F1=332.108200 F2=331.891900 t=460 PN=231 Fn=0.161604 U1=8.848948V U2=0.269785V I1=0.703070A I2=0.606240A
F1=332.107500 F2=331.892500 t=461 PN=231 Fn=0.161604 U1=7.931679V U2=7.931679V I1=0.671495A I2=0.778850A
F1=332.106900 F2=331.893200 t=462 PN=231 Fn=0.161604 U1=0.431656V U2=0.000000V I1=0.694650A I2=0.757800A
F1=332.106300 F2=331.893800 t=463 PN=231 Fn=0.161604 U1=0.431656V U2=0.000000V I1=0.580980A I2=0.637815A
F1=332.105600 F2=331.894400 t=464 PN=231 Fn=0.161604 U1=0.000000V U2=0.000000V I1=0.568350A I2=0.618870A
F1=332.105000 F2=331.895000 t=465 PN=231 Fn=0.161604 U1=6.798582V U2=6.582754V I1=0.684125A I2=0.762010A
F1=332.104300 F2=331.895700 t=466 PN=231 Fn=0.161604 U1=1.025183V U2=0.000000V I1=0.675705A I2=0.766503A
F1=332.103700 F2=331.896400 t=467 PN=231 Fn=0.161604 U1=1.025183V U2=0.161871V I1=0.566245A I2=0.616765A
F1=332.103000 F2=331.897000 t=468 PN=231 Fn=0.161604 U1=0.917269V U2=0.000000V I1=0.553615A I2=0.629395A
После выполнения заданной программы настройки, гироскопический прибор переходит в режим автономной работы. Прибор отключён от электросети с мая 2021 года, но сохраняет достигнутый показатель плотности времени (dt) в межзеркальном пространстве прибора до настоящего времени, то есть в течение 30 лунных циклов.
По истечению достаточного срока работы настроенного гироскопического прибора, можно сформировать закон о динамической инерциальной системе координат, созданной им внутри земного объекта.
«Если линейная скорость в причинно-следственном звене центра координат динамичной инерциальной системы больше угловой скорости земного объекта при его суточном вращении, то земной объект, внутри которого создана динамическая инерционная система координат, движется прямолинейно и равномерно, преобразуя свой импульс момента инерции в кинетическую энергию звукового излучения».
«Линейная скорость в причинно-следственном звене центра координат динамичной инерциальной системы внутри земного объекта может быть только скоростью звука 332 м/сек («В начале было Слово» Ин.1:1) и превышать угловую скорость Земли до 44,4 градуса северной широты ».
« Внутри динамичной инерциальной системы координат земного объекта, как в естественном реакторе, спиновые элементарные частицы преобразуются в фононы».
Подтверждением работы прибора служит звуковое излучение ноты «ля» первой октавы (камертон 440 Гц) и «ля» второй октавы (катализатор 880 Гц). При смене фаз Луны с помощью счётчика Гейгера постоянно фиксируется активность двух пар изотопов МЗА, установленных на корпусах гиромоторов, с показателя 0,08 msv до 0,09 msv.
Технология создания новых гироскопических приборов данной научной специализации 1.3.2.полностью отработана и готова к внедрению на определённых заказчиком объектах РФ. Автор отдаёт предпочтение ведущему в РФ многопрофильному НИЦ «Курчатовский институт» для последующей отработки методик внедрения в своих лабораториях. Срок внедрения динамичной инерциальной системы координат в зданиях НИЦ «Курчатовский институт» и его филиалах 1- 2 года.
Своё описание гироскопического прибора автор заканчивает предисловием советского астрофизика Н.А. Козырева, написанного им к публикации «Причинной или несимметричной механики в линейном приближении» в Пулково в 1958году.
«В последнее время в ядерной физике были обнаружены явления, показывающие неравноценность Мира и его зеркального отображения. К существованию этой несимметрии автор пришел уже несколько лет назад, исходя из астрономических данных. Астрономические данные указывают на то, что упомянутая несимметрия Мира существует благодаря несимметричности времени, т.е. благодаря объективному отличию будущего от прошедшего. Этим свойством времени, которое может быть названо направленностью или ходом, устанавливается отличие причин от следствий. Поэтому механику, в которой учитывается ход времени, естественно назвать несимметричной или причинной механикой.
Все явления природы протекают во времени. Поэтому невозможно представить себе отрасль науки, изучающей Мир, в которой свойства времени не играли бы роли. Если ход времени действительно создает неравноценность Мира и его зеркального отображения, то явления асимметрии в биологии и в микромире должны иметь то же объяснение направленностью времени. Трудно говорить о причинных связях, существующих в микромире. Вместе с тем только с помощью простых опытов, допускающих наглядное представление, можно по-настоящему понять сущность времени. Поэтому нам представляется, что физическое изучение свойств времени и причинности следует начать с опытов элементарной механики».
4 декабря 2023 год, Санкт-Петербург
