Оригинальное название:
"Эксперимент 2020-04-04" Демонстрация отталкивания магнита и катушки с переменным током
Код УДК: 537.6/.8
Код ББК: 22.33
Объектом исследования является сила магнитного взаимодействия катушки с переменным током и постоянного магнита. Вызывает сомнение равенство модуля силы магнитного притяжения и магнитного отталкивания при прочих равных условиях. Высказывается гипотеза, что модуль силы магнитного отталкивания может превышать модуль силы магнитного притяжения. Ставятся цели: 1)обнаружение выраженного отталкивания постоянного магнита на свободном подвесе и катушки БЕЗ сердечника с переменным током; 2)сравнение силы отталкивания магнита от катушки переменного тока с силой отталкивания магнита от катушки постоянного тока. Приводятся измеренные экспериментальные данные в таблицах и графиках, производится оценка эффекта.
Введение
Как известно [1, 164], [2, 12] при изучении электромагнетизма и в проектировании электрооборудования расчет силы (электро)магнитного взаимодействия производится по формуле силы Ампера (или по закону Био-Савара). Величина силы пропорциональна силе тока I, что означает смену знака силы при смене направления тока, при этом модуль силы Ампера считается сохраняющимся. Аналогичные рассуждения делаются и по индукции В магнитного поля - изменение направления индукции магнитного поля В изменяет направление силы Ампера, при этом сама величина (модуль) силы Ампера также считается неизменной.
В электродвигателях и электромагнитах этот факт одинаковости сил магнитного притяжения и отталкивания считается очевидным. В электроустановках эти силы, как правило, работают совместно, создавая суммарный эффект.
Однако со строго научной, фундаментальной точки зрения нуждается в экспериментальной (да и теоретической тоже) проверке сама одинаковость сил магнитного притяжения и отталкивания, которая и производится в данной работе.
Высказываемая гипотеза
На основании экспериментальных данных научно обосновано предположение о возможном превышении модуля силы магнитного (электромагнитного) отталкивания над модулем силы магнитного (электромагнитного) притяжения при прочих равных условиях: одинаковых величинах силы тока и одинаковом модуле индукции магнитного поля и одинаковых расстояниях.
Описание оборудования
Установка в таком виде очень проста и может быть легко воспроизведена на любом подходящем оборудовании любой лаборатории или в домашних условиях. Она прежде всего имеет наглядную цель и лишь впоследствии — научно-исследовательскую. Она состоит из магнита, подвешенного на нити напротив катушки БЕЗ сердечника, линейки для измерения отклонения d магнита и системы питания катушки. Высота подвеса 1 м (погрешность +-0,02 м) используется для расчета силы, отклоняющей магнит. Расстояние от магнита до витков катушки приводится для справки, так как на основе данных работы не предполагается построение физических и математических моделей. Для этой цели необходимо проведение более точных измерений.
Система питания состоит из автотрансформатора (ЛАТРа), понижающего трансформатора (220/24), контрольного амперметра переменного тока (использовался мультиметр), клемм и соединительных проводников.
ЛАТР желателен для плавной регулировки и минимизации переходных процессов включения-выключения тока. Катушка на нити долго колеблется - мягкое добавление тока позволяет уменьшить колебания. Однако эксперимент может быть проведен БЕЗ применения ЛАТРа - отметьте начальное равновесное положение магнита, включите ток и дождитесь успокоения колебаний...
Понижающий трансформатор 220/24 обеспечивает безопасную величину токов и напряжений как для человека, так и для исследуемой катушки. Сопротивление катушки постоянному току получилось примерно 5 Ом и при типичной силе тока 2...4 ампера требуется напряжение порядка 10...20 В, поэтому трансформатор нужен на напряжение 24 В. Для желающих повторить эксперимент замечание такое - зажимные-нажимные клеммы начинают "подгорать" при токах около 4 А (это как раз имело место).
Контрольный амперметр желателен, но также вторичен - эксперимент может быть проведен БЕЗ него...
Конечно было интересно пронаблюдать обычное отталкивание магнита в поле катушки постоянного тока, для чего была применена схема питания постоянным током. Поскольку сила взаимодействия оказалась достаточно большой, то был применен балласт (5-10 Ом, имеющиеся под руками другие такие же катушки) для уменьшения силы тока.
Используемый повсеместно переменный ток обладает ценным свойством — его положительная и отрицательная полярности имеют абсолютно совпадающую по модулю величину — и по амплитуде и по протекающему за пол-периода заряду (могут быть лишь случайные, относительно редкие отклонения), что объясняется принципом его трансформации. Именно это важно в данной работе для сравнения сил магнитного притяжения и отталкивания.
При питании электромагнита переменным током постоянный магнит в поле его должен испытывать лишь периодические толчки чередующегося направления с частотой питания сети — 50 Гц. Именно этот принцип и применяется в основе разнообразных электродинамических звуковоспроизводящих устройств (в них как раз магнит неподвижен, а катушка - она обычно намного легче - испытывает колебания под влиянием переменного тока.) При этом согласно действующей общепринятой теории [1, 164], [2, 12] средняя равновесная точка вибрирующего сердечника (если он имеет постоянный магнит) смещаться НЕ должна при включении тока (при условии механической линейности подвеса).
В настоящей установке как раз и используется аналогичная электромеханическая схема. В поле электромагнита переменного тока размещен свободно подвешенный постоянный магнит, который и взаимодействует с равновеликими по модулю чередующимися по направлению силами.
Поскольку магнит взаимодействует с чередующимися силами противоположного направления с катушкой электромагнита, то заметное отклонение магнита в какую-либо сторону от катушки говорит об отличии силы отталкивания от силы притяжения.
Используемые магниты и катушка
Была применена катушка БЕЗ сердечника с числом витков 550, толщиной провода 0,56 мм, внутренним диаметром обмотки 24 мм, наружным - 55 мм, осевой толщиной 14 мм, длина провода оказалась около 68 метров и ее сопротивление постоянному току получилось примерно 5 Ом. Для ее изготовления на 3d-принтере были распечатаны детали каркаса, хотя пробный эксперимент предполагает использование ЛЮБОЙ подходящей катушки (даже бескаркасной). Для крепления использован латунный крепеж, пластиковый кронштейн и планка из дсп - все немагнитное.
Теперь об использованных магнитах и их обозначениях в результатах ниже. Всего было три типоразмера магнитов: один типоразмер - ферритовые от бензонасоса (форма - сегмент цилиндрического слоя); и два - неодимовые с никелевым покрытием (дисковый и цилиндрический).
"1фвыпN" - ферритовый магнит выпуклым "севером" N к катушке;
"2фвыпS" - ферритовый магнит выпуклым "югом" S к катушке;
"3фвогN" - ферритовый магнит вогнутым "севером" N к катушке;
"4фвогS" - ферритовый магнит вогнутым "югом" N к катушке;
"5Днслаб" - неодимовый "слабый" дисковый магнит диаметром 38 мм и толщиной 2х1.5 мм;
"6Днсиль" - неодимовый "сильный" дисковый магнит диаметром 38 мм и толщиной 2х1.5 мм;
"7Цн" - неодимовый цилиндрический магнит диаметром 30 мм и толщиной 2х10 мм.
Для упрощения конструкции ВСЕ магниты использованы по 2 штуки - примагничены два одинаковых сквозь тонкую пластиковую пленку от упаковки, для тонкой регулировки положения пленка к подвеске крепилась медной проволокой, позволяющей ее согнуть и выровнять плоскости, углы, положения и проч.
Проведение измерений
Видео на ЮТубе
https://youtu.be/06Hq5AeF2sw
Эксперименты со всеми тремя магнитами проводились по одинаковой методике и преследовали простую демонстрационную цель. Для удобства применялись две линейки: одна - для измерения отклонения от положения равновесия, другая - для измерения расстояния от плоскости витков катушки до характерной точки подвески магнита. Сначала линейки устанавливались в удобное положение и осторожно прибавлялось напряжение ЛАТРа, увеличивалась сила тока. Измерялось отклонение магнита от положения равновесия.
В качестве базового при первом измерении был применён именно ферритовый магнит с большим удельным сопротивлением. Это гарантировало отсутствие токов Фуко и отсутствие Ленцевского отталкивания. На неодимовых магнитах величина отклонения по порядку величины соответствовала отклонению ферритовых магнитов, что говорит о слабом влияние токов Фуко в неодимовых магнитах. В последствие предполагается провести специальное измерение Ленцевского эффекта на дисках из алюминия/дюраля.
Для сравнения проводилось измерение отталкивания магнитов постоянным током. Поскольку возникает вопрос о средневыпрямленном и среднеквадратическом значении силы тока, то для измерения использовался амперметр только переменного тока, а в эксперименте с постоянным током использовался выпрямительный мост. Таким образом влияние коэффициента формы (k=1.11) переменного тока оказывалось одинаковым и в измерениях на переменном токе, и в измерениях на постоянном токе. Это позволило вообще не обращать внимание на коэффициент формы при обработке результатов. К этому вопросу мы еще вернемся в будущих статьях.
Поскольку подвешенный магнит вибрировал в поле переменного тока, то для исключения аэродинамического влияния эксперимент был повторен четырежды на ферритовых магнитах - как выпуклой стороной, так и вогнутой стороной к катушке. Во всех случаях наблюдалось устойчивое отклонение магнита от катушки, по порядку величины соответствующее отклонению плоских неодимовых магнитов.
Результаты измерений
Яндекс-документ (таблица)
https://yadi.sk/i/BaYuvbNXWIvXvQ
Прямая ссылка на HTML-страничку
http://easy-physics.club/sci/2020-04-04-ex1-rezult.html
или в оригинале статьи
http://easy-physics.club/sci/2020-04-04-ex1.html
Во всех форматах имеется 8 страниц, содержащих следующее:
0-ая "0кат" - упрощенный расчет использованной катушки
1-ая "1фвыпN" - результаты измерений и расчетов по ферритовому магниту 1фвыпN;
2-ая "2фвыпS" - --//-- по ферритовому магниту 2фвыпS;
3-ая "3фвогN" - --//-- по ферритовому магниту 3фвогN;
4-ая "4фвогS" - --//-- по ферритовому магниту 4фвогS;
5-ая "5Днслаб" - --//-- по неодимовому диску 2х 38х1.5мм;
6-ая "6Днсиль" - --//-- по неодимовому диску 2х 38х1.5мм;
7-ая "7Цн" - --//-- по неодимовому цилиндру 2х 30х10 мм.
В таблицах результатов (листы 1...7) перечислим и прокомментируем все колонки по порядку:
A - Контрольное число, см - отсчеты по линейке, закрепленной на катушке. По ней можно определить расстояние от катушки до характерной точки магнита.
B - Отклонение от равновесия, d, мм - отсчеты по линейке, расположенной на полу и на которой "ноль" выставлен на положение равновесия магнита.
C - Расстояние от витков до магнита, мм - разность, вычисленная по колонке A.
D - Сила переменного тока I1, А - измеренная сила переменного тока при данном (колонка B) отклонении от равновесия
E - Сила постоянного тока I0, А - измеренная сила постоянного тока, вызывающая такое же (колонка B) отклонение от равновесия (такую же силу отталкивания).
F - Сила отталкивания Fотт, Н - вычислялась по массе магнита и по отклонению от положения равновесия ( d*m*g/(длину подвеса) ).
G - Относит. величина эффекта I0 / I1 - отношение постоянного тока к переменному току, показывает насколько постоянный ток вызывает большее отталкивание, чем переменный
Остальные колонки оставим пока без комментариев.
Непосредственная оценка силы отталкивания оказалась недостаточно информативна с позиции общности, она зависит от объемных характеристик магнита, его формы, силы намагниченности (Энергии магнитного поля и остаточной индукции магнитного поля, которая сама по себе еще и неоднородна). Оказалось, что простое отклонение от равновесия d и легче воспринимается, и более информативно. Оно автоматически учитывает, что у более тяжелого магнита и энергия магнитного поля больше - отклонение окажется близким у магнитов разного размера-массы и пропорциональным остаточной индукции. Этот вопрос нуждается в более глубокой теоретической проработке, оставим его для будущих статей. В данной статье как основной результат использовано именно отклонение d магнита от положения равновесия.
По измеренным данным построены некоторые зависимости.

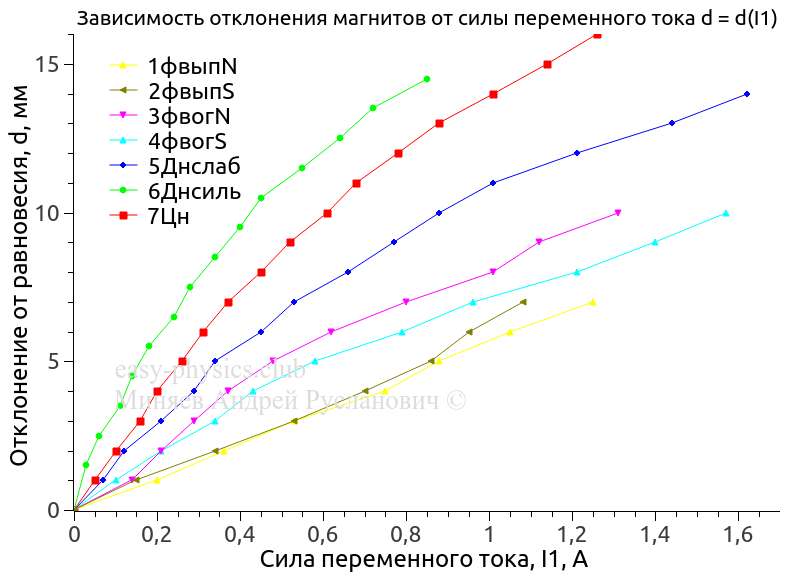

Зависимость отклонения магнитов от силы переменного тока d=d(I1)
Рисунок в заголовке статьи, оригинал тут
http://easy-physics.club/sci/2020-04-04-ex1.html
По представленным графикам видно, что ВСЕ магниты показывают уверенное отклонение от катушки. Т.е. можно сделать вывод - постоянные магниты действительно отталкиваются от катушки с переменным током , и, следовательно, сила магнитного отталкивания превышает силу магнитного притяжения в описываемых условиях.
Неодимовые магниты показывают бОльший эффект (линии 5,6,7 идут выше линий 1,2,3,4), что, на первый взгляд, объясняется просто их бОльшей силой намагничивания (бОльшим модулем магнитной индукции), но конечно, нужно в будущем исключить возможное влияние проводимости магнитов (влияние Ленцевского отталкивания).
По ферритовым магнитам вывод пока можно сделать следующий - вогнутая сторона магнита дает немного сильнее эффект (линии 3,4 идут выше линий 1,2), что может объясняться как аэродинамикой, как большей кривизной силовых линий, так и просто разбросом величины их намагниченности - нужны более корректные эксперименты, исключающие аэродинамические эффекты и в которых будет возможность измерить модуль индукции магнитного поля магнита.
Зависимость относительной величины эффекта от отклонения I0 / I1 = f(d)
Оригинал тут
http://easy-physics.club/sci/2020-04-04-ex1.html
Хотелось бы количественно оценить обнаруженный эффект и в качестве меры, некоторой условной единицы, логично использовать стандартную силу электромагнитного взаимодействия. Для этого были проведены вспомогательные калибровочные измерения силы отталкивания магнита и катушки с постоянным током I0 в максимально совпадающих условиях. Далее вычислялась вспомогательная величина I0 / I1 "Относительная величина эффекта", показывающая, насколько постоянный ток I0 влияет сильнее переменного I1 (впоследствии из этой величины можно получить феноменологические коэффициенты "четности"), или "на сколько процентов отталкивание сильнее притяжения".
Здесь представлены зависимости этой величины от отклонения магнита от равновесия - т.е. пространственная относительная оценка эффекта. По зависимостям видно, что с удалением магнита и катушки эффект УВЕЛИЧИВАЕТСЯ! Вывод пока предварительный, но ощущается его важность для построения теории в будущем...
Также можно сделать еще один вывод, что сама разница сил притяжения и отталкивания относительно невелика и составляет 0.6...1.3%, т.е. вероятность заметить столь малую разницу сил была крайне мала, особенно при использовании приборов с погрешностью 1...3%! Тем не менее эта разница (и воспроизводимые зависимости ее) имеет фундаментальное значение - из неё следует чётность электромагнитных эффектов.
Впоследствии предполагается это исследование сделать существенно глубже, обширнее, точнее и из него получить данные для математических и физических моделей.
Выводы.
1.Показано отталкивание всех магнитов от катушки с переменным током, что свидетельствует о превышении силы магнитного отталкивания над силой магнитного притяжения для всех видов использованных магнитов и для катушки представленной геометрии. Это подтверждает высказанную в начале статьи гипотезу.
2.Показана пропорциональность отталкивания магнита силе переменного тока в катушке.
3.Относительная величина разности сил отталкивания и притяжения составила 0.6...1.3% по сравнению со стандартным отталкиванием на постоянном токе (исследованный диапазон расстояний от магнита до плоскости витков составил от 10 до 30 мм, разный для разных магнитов, исследованный диапазон переменных токов составил до 1.6 А).
4.Обнаружено, что относительная величина эффекта возрастает с увеличением расстояния между магнитом и катушкой.
Замечания экспериментаторам.
1.Будьте осторожны с силами токов более 3А - многие клеммы очень быстро выходят из строя. Будьте осторожны с ЛАТРами и трансформаторами - напряжение сети 220 В (и даже "низкое" напряжение) опасно!
2.Стальные магниты с "мягкой" петлей намагничивания непригодны, эффект проявляется на ферритовых и неодимовых магнитах с "жесткой", "прямоугольной" петлей.
Список литературы
1.Савельев И.В. Курс общей физики. Том 2. Электричество. Издание 4-е, переработанное. М.: Издательство «Наука». Главная редакция физико-математической литературы, 1970
2.Тихомирова С.А. Физика. 11 класс : учеб. для общеобразоват. учреждений (базовый и профильный уровни) / С. А. Тихомирова, Б. М. Яворский. - 3-е изд., стер. - М. : Мнемозина, 2012. - 303с. : ил.
