Высокие энергозатраты предприятий, организаций и домохозяйств — проблема № 1.
После утепления стен и замены окон бОльшие потери тепла происходят через вентиляцию.Через вентиляцию (либо через окна во время проветривания) мы тереям до 40% тепла. Грамоздкие системы вентиляции достаточно дороги и требуют затрат при эксплуатации.
Рекуперация — единственный способ гарантировать поставку свежего воздуха в помещение без потерь тепла. Сейчас решением проблемы сохранения тепла и поставки свежего воздуха является установка децентрализованных систем вентиляции (“Rylk Air”, “Прана”, "ТэФо" и др). Однако эти рекуператоры достаточно дороги, требуют наличия источников питания и достаточно шумны (25 — 45 Дб).
Рост спроса требует разработку новых рекуператоров
- которые работают без внешних источников энергии
- служат световодами, поставляя солнечный свет
Характеристики рынка световодов
Световод - система естественного освещения, улавливающая солнечный свет и передающая его в закрытое пространство помещения.
Американские световоды Solatube занимают львиную долю - 80% рынка. Остальные 20% рынка делят английские световоды Sunpipe, итальянские Solarspot и др. Световод Solatube и световод с вентиляцией Monovent (Sunpipe) стоят $300.
Гарантированный срок службы - 10 лет. Цена световода по сути является стоимостью освещения в течение всего срока службы.
Уже сейчас при цене электроэнергии $0,11/кВт-ч окупаемость световодов составляет 3 года.
В рамках государства эффект еще больше. Ведь стоимость ввода 1 кВт новых мощностей в энергосистеме составляет не менее $10 000. Поэтому такие гениальные изобретения как световоды – однозначно обречены на успех!
Потребителем данного продукта (световода с рекуператором) являются в первую очередь медицинские учреждения, где жизненно важно наличие комфортных условий по температурному режиму, влажности и воздухообмену. Интересен световод с рекуператором дачникам, где слишком дорого проводить электричество и организовывать отопление.
Имеется спрос на световоды в школах, отельном бизнесе, на предприятиях общественного питания, торговли и досуга, на автовокзалах, в аэропортах, дворцах культуры и спорта. Гармонично вписываются световоды в архитектуру куполов церквей и мансарды, возводимые при реконструкции жилья.
Обзор технологии

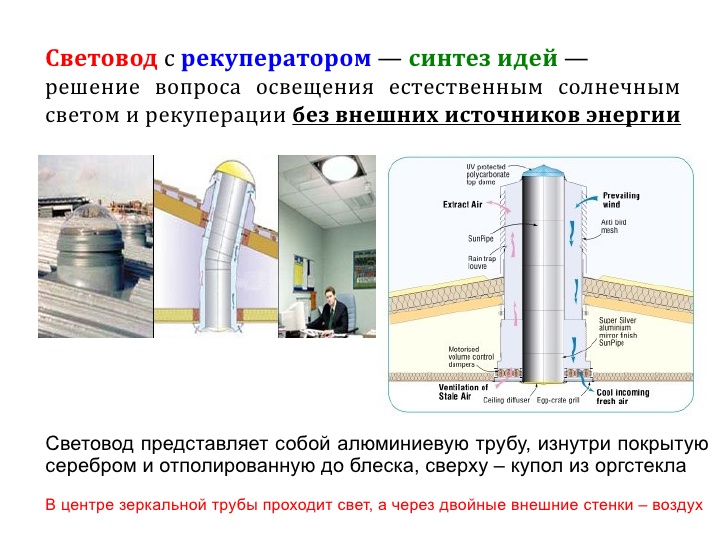

Обычный световод (без рекуперации) представляет собой алюминиевую трубу, изнутри покрытую серебром и отполированную до блеска, сверху – купол из оргстекла.
В самом близком аналоге — в системе Monovent Sunpipe – в центре зеркальной трубы в дом проходит свет, а через её двойные внешние стенки – воздух.
Труба содержит несколько раздельных вертикальных каналов для воздуха, открывающихся в башенке на крыше на разные стороны света. С какой стороны ни дул бы ветер – с двух сторон башенки всегда создается разность давлений, за счёт которой поток свежего воздуха бежит вниз, по одному из каналов, а поток воздуха из дома – подымается вверх и на улицу.
И всё это без внешних источников энергии!
Мощность системы вентиляции Monovent составляет 62 литра в секунду. В общественных зданиях, где много внутренних помещений без окон, эта система экономит до 75% электричества. Световод диаметром 300 мм имеет мощность эквивалентной 200 Вт и светопоток 2 000 люменов — этого достаточно для освещения комнаты площадью 12 кв.м. Самый большой световод диаметром 1,5 м – способен осветить до 90 кв.м. и применяется в школах, спортзалах и супермаркетах.
Возможности световодов безграничны, они способны проводить свет на многие метры. В этом нет никаких чудес: сколько система забирает света у природы - столько и отдает. Современные световоды обеспечивают почти идеальную светопередачу – 99,7% и передают без потерь свет на расстояние до 15 метров.
Применение световода с рекуператором
-улучшает самочувствие за счёт притока свежего воздуха и солнечного света
-увеличивает производительность труда,
-снижает расходы на электроэнергию.
Например на складе одежды было установлено 580 обычных (без рекуперации) световодов итальянской фирмы Solarspot диаметром 650 мм. Вместе с системой автоматического переключения на энергосберегающие лампы после захода солнца годовая экономия электроэнергии от работы всех световодов составила 605 000 кВт-ч или $63 000.
При стоимости световодов $300 за единицу — проект окупился за 3 года!
Возможно создание световода с рекуператором своими руками
Презентация световода Купина см. в гугле Kupin Solar tube with recuperation - SlideShare
Журнал Эксперт №49(286) 20 ДЕКАБРЯ 2010
Повезло и украинскому изобретателю Сергею Купину. Его проект «Световод с рекуператором», который обеспечивает транспортировку солнечного света с улицы в помещение, вентиляцию, а также нагрев притока свежего воздуха за счет использования тепла старого воздуха (рекуперация) также стал финалистом. Световод представляет собой алюминиевую трубу, изнутри отполированную до блеска, ее выход наружу прикрыт прозрачным куполом. Разработка Купина уже нашла свое первое применение, поэтому и попала в номинацию «Успешный старт инновационного проекта».
http://www.statuspress.com.ua/articles/12/0/8363/
To Solatube International, Inc.,
SOLARSPOT International Srl,
Monodraught
From Sergiy Kupin
Novikova street 13-344
Severodonetsk
Lugansk region
Ukraine
93416
Skype: kupingor
+380975092353
Solar tube with recuperation
High energy costs of enterprises, organizations and households - the problem number 1.
After warming the walls and change the windows, more heat loss occurs through ventilation. Through ventilation (or through windows during airing) we lose up to 40% of heat. Cumbersome ventilation systems are quite expensive and require operating costs.
Recuperation is the way to guarantee the supply of fresh air to the room without loss of heat. Now the solution of the problem of heat preservation and fresh air supply is the installation of decentralized ventilation systems
The growth in demand requires the development of new recuperation system
- which work without external energy sources
- serve as light guides, supplying sunlight
Characteristics of the market for optical fibers
The light guide is a natural light system that captures the sunlight and transmits it to the enclosed space of the room.
American's Solatube have 80% of the market. 20% ;;of the market is divided by the E Sunpipe from UK, Italian Solarspot, etc. The Solatube and the Monovent (Sunpipe) light cost $300.
Guaranteed service life of solar tube is 10 years. The price of an optical fiber is, in fact, the cost of lighting for the whole lifetime.
Already, at an electricity price of $ 0.1/ kW*h, the payback of optical fibers is 3 years.
Within the state, the effect is even greater. After all, the cost of putting 1 kW of new capacity in the power system is not less than $5 in Nuclear Power Station. Therefore, such brilliant inventions as light guides are definitely doomed to success!
The consumer of this product (light pipe with recuperation) is primarily medical facilities, where the presence of comfortable conditions for temperature, humidity and air exchange is vitally important. It is interesting to find a light pipe with a recuperation for summer residents, where it is too expensive to conduct electricity and organize heating.
There is a demand for fiber in schools, hotel business, catering, trade and leisure, at bus stations, airports, palaces of culture and sports. The optical fibers harmoniously fit into the architecture of the domes of churches and the attic, built during the reconstruction of housing.
Technology Overview
A conventional light guide (without recuperation) is an aluminum tube, inside of which is silver-plated and polished to a shine, on top is a dome made of Plexiglas.
In the Monovent Sunpipe system - in the center of the mirror tube, light passes into the house, and air through its double outer walls.
The pipe contains several separate vertical channels for air opening in the turret on the roof to different directions of the world. From which side the wind would blow - from two sides of the turret a pressure difference is always created, due to which the flow of fresh air runs downward along one of the canals, and the flow of air from the house rises upwards and into the street.
And all this without external sources of energy!
The capacity of the Monovent ventilation system is 62 liters per second. In public buildings where there are many interior rooms without windows, this system saves up to 75% of electricity. The light guide with a diameter of 300 mm has an equivalent power of 200 W and a light output of 2,000 lumens - this is enough to illuminate a room of 12 square meters. The largest optical fiber with a diameter of 1.5 m is able to illuminate up to 90 square meters. and is used in schools, gyms and supermarkets.
The possibilities of optical fibers are unlimited, they are capable of conducting light on many meters. In this there are no miracles: how much the system takes light from nature - so much and gives. Modern optical fibers provide almost perfect light transmission - 99.7% and transmit light without loss for a distance of up to 15 meters.
Application of a fiber with a recuperator
-improves well-being due to the influx of fresh air and sunlight
-increases labor productivity,
- Reduces the cost of electricity.
For example, 580 conventional (without recuperation) optical fibers of the Italian Solarspot company with a diameter of 650 mm were installed in the clothing warehouse. Together with the system of automatic switching to energy saving lamps after sunset, the annual energy savings from the operation of all optical fibers amounted to 605,000 kWh or $ 63,000.
At a cost of light guides $ 300 per unit - the project paid off in 3 years!
It is possible to create a light guide with a recuperator with your own hands
Presentation of the Kupin light guide see in Google
Kupin Solar tube with recuperation - SlideShare
Ukrainian business Journal Expert № 49 (286) 20 DECEMBER 2010
Lucky and Ukrainian inventor Sergiy Kupin. His project "Light guide with recuperation", which provides transportation of sunlight from the street to the room, ventilation, as well as heating of the fresh air intake by using the heat of the old air (recuperation) also became a finalist. The light guide is an aluminum tube, polished from the inside to the shine, its outward opening is covered with a transparent dome. Development
http://www.statuspress.com.ua/articles/12/0/8363/
I have not patent and i have article in journal more than 3 year - its same. And I have victory in concourse, you can read about in article and see my presentation.
I no need license or percent from your work, I want only one - please start produce solar tube with recuperation
Sincerely, Sergiy Kupin
