Большие системы

Леонид Черняк
Большие системы. Этот термин не фигурирует в войсках, его в армейском обиходе не
применяют. Это чисто академический термин. В академиях под ним подразумевают
совокупность всего того вооружения, которым оснащены войска ПРО, ПКО, ПРН. И если
сравнивать это вооружение, например, с вооружением войск ПВО - зенитно ракетные
войска, радио технические войска, да и войска РВСН, то результат этого сравнения

очевиден. По своим предназначениям большие системы, то есть войска ПРО, ПКО, ПРН,
решают сложнейшие задачи, начиная от первого обнаружения стартов БР вероятного
противника, их сопровождения по всей огромной (8000 - 10000 км.) дальности, а затем
и последующим, гарантированным уничтожением этих стратегических объектов в зонах
действия активных средств ПРО. Огромные дальности обнаружений, непрерывное, без

каких то срывов, сопровождение, гарантированное уничтожение баллистических целей в
зоне ответственности войск ПРО - все эти жесткие условия и накладывают определенные
и конкретные требования к вооружению этих больших систем. Это мощнейшие и по своим
размерам , и по своим параметрам, стационарные станции дальнего обнаружения и
сопровождения, как загоризонтного, так и надгоризонтного принципа построения. Это

и сложнейшие системы обнаружения, сопровождения целей и противоракет стрельбовых
комплексов ПРО. Гигантские радио локационные комплексы - антенны громадных размеров,
передающие устройства громадных мощностей, тысячи километров кабельных сетей, великое
множество всякого рода вспомогательного оборудования и систем. Все это в совокупности
и создает большие системы. В других войсках все это вооружение и размерами поменьше, и

мощности совсем другие, так как задачи решаемые этими войсками весьма важные, но ...
но конечно же уступают по своей стратегичности задачам, которые решают войска больших
систем. Современные системы раннего обнаружения. Такие системы под названием
Воронеж - ДМ совсем недавно поставлены на дежурство под Калининградом и Ленинградом.
Это ответные меры по размещению американской ПРО в Европе.

Еще одной из современных станций загоризонтного обнаружения является РЛС ЗГО типа
Контейнер. Если по простому, то это длинный ряд антенных мачт. Есть какое то отдаленное
сходство с Чернобыльской РЛС ЗГО Дуга. Только антенны пониже высотой. Размещена в лесах
Мордовии и смотрит строго на Запад. Современные станции ЗГО сейчас идут под абриатурой
ВЗГ. Долго я думал и гадал, что же означают эти три буквы. ЗГ - загоризонт или что то
вроде этого, думалось мне. Тем более меня заинтересовала эта расшифровка, когда я узнал,

что эта идея  с ВЗГ принадлежит не кому то, а Родионову Николаю Ивановичу, генерал
лейтенанту, моему командиру радиопередающего центра в мои лейтенантские годы. Тогда он
был в звании майор, далее ушел командовать частью в Чехов. В Чехове стоял РТУ ДО
аналогичный кубинскому узлу, но только противоположного направления по излучению: Восток -
Запад. А когда Николай Иванович, после должности Командующего Армией ПРН уволился, то

стал работать в НИИ по профилю данных систем.  Вот там и стал он автором этой абриатуры - ВЗГ.
А означает это - высокая заводская готовность. Что  это значит. В настоящее время данные,
современные радиолокационные станции изготавливаются по модульному принципу, то есть они
после выпуска фактически готовы к работе. Остается только смонтировать на месте. И все. А
этим здорово экономится время. На полную установку такой РЛС уходит примерно полтора, два

года. Я  ведь могу сравнивать. Кубинский узел начали строить где то 63 или в 64 году, а
ввели мы его в боевой режим с опытным, а далее самостоятельным дежурством уже после 70
годов. А на боевое дежурство  узел заступил еще позднее. Вот и сравнивайте. Поэтому то
и ВЗГ. Сборка и монтаж современных РЛС сравнима со сборкой детского конструктора.

Историей сейчас стал знаменитый кубинский шалаш, так называемый "кошкин дом". Правда,
мы в свое время его так не называли. Эта станция и вправду похожа на ленинский шалаш
в Разливе. Видел лично и тот, и тем более, этот. Прекрасный был ориентир в охотничьих
походах. Пишу был, потому что его сейчас нет - разобрали на металлолом. Представляю,
сколько там было цветного металла. Впрочем, лично я служил немного подальше от этого

объекта, в трех километров от шалаша. Там располагались передающие устройства. А три
километра выбраны исходя из требуемой развязки между передающими и приемными
устройствами. Специалисты меня поймут, хотя, собственно, никакого секрета здесь и нет.
Зондирующий сигнал передатчика не должен попасть в приемные устройства. Чем мощнее
такие станции, тем эти расстояния больше. Это известно из теории передающих и приемных

устройств. Вспоминаются мои рабочие места - зал передающих устройств РТУ СДО и
пульт управления этими передающими устройствами - командный пункт полусектора.
Сам зал, его размеры впечатляли нас на первых порах здорово, пока мы не осмотрелись,
пока не привыкли. В этом зале можно было играть в футбол. А залов таких было не один,
а два. Вот и собиралось на две команды. Реально мы играли между собой, только, не

здесь, конечно, а на футбольном поле. Начинал я свою службу именно с этого зала.
Здесь находилось самое главное, что необходимо для любой радио локационной станции.
Это, конечно, передающие устройства. В этом зале рождался сложнейший непрерывный
зондирующий сигнал, который потом, после значительного усиления, через антенно
фидерные системы, излучался в пространство. Наша работа и заключалась в том, что бы

сформировать этот сигнал. А для этого передатчик должен работать четко, как часы.
Включения, настройки, поиск неисправностей, регламентные работы - все приходилось
делать обслуживающему персоналу - техникам, инженерам, операторам. Работы хватало
всем, передатчиков было много. Потом, после должности по обслуживанию передающих
устройств, я пошел на должность повыше, как раз на этот самый командный пункт, что

управлял передатчиками. На пульте, конечно, работа была и поспокойнее, и проще.
Хорошо управлять теми устройствами, на которых работал не один год, и которые прекрасно
и хорошо усвоил. По передающим устройствам у меня была квалификация первого класса.
А если к этому прибавить ещё и знание командного пункта, то получался мастер боевой
квалификации. Да что там говорить, технику мы знали отлично.

Этот красивый локатор типа Волга относится к РЛС надгоризонтного обнаружения и
сопровождения систем ПРН. Расположен в западной части Европы. В настоящее время
видимо заменен аналогичными станциями типа Воронеж, так как старая станция была
расположена на территории Украины. А Украина это уже не наша территория.

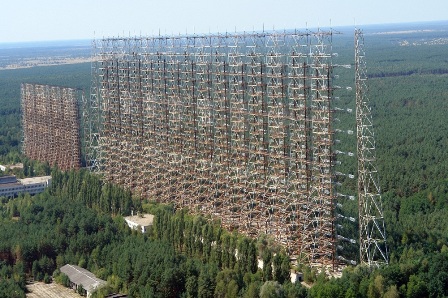

Ещё один из представителей больших систем - станция системы ПРН загоризонтного

обнаружения. На верхнем и нижнем снимках показаны совершенно одинаковые РЛС ЗГО.
Нижний снимок - это станция ЗГО под Чернобылем, что в киевской области. Бывал я здесь,
на академической стажировке, ровно за восемь лет до той, страшной аварии. Да и тема
моего академического диплома напрямую соприкасалась с загоризонтной локацией, с
этой станцией. Мощнейшие станции, как по размерам, так и по решаемым задачам.

Американские ракетные базы, типа Ванденберг, эти станции просматривали до самых
мельчайших подробностей. Ну и конечно, решали основную задачу - обнаружение стартов
МБР с аналогичных ракетных баз. Чернобыльская РЛ станция попала в зону радиации после
той ужасной трагедии и кто теперь выполняет эти задачи неизвестно. Наверное, все таки
новые станции типа Воронеж. Они запущены в западной части Европы. Есть еще и на юге

аналогичная станция. А вот на востоке кто решает задачи обнаружения ответить сейчас
затрудняюсь. В наше время там действовала аналогичная станция ЗГО, но она, кажется
выведена из строя. По принципам построения систем ПРН, такие станции должны быть и
на Западе, и на Востоке. Через полярную шапку эти РЛС прекрасно просматривали всю
территорию нашего вероятного противника, все его ракетные базы.

На нижних снимках - элементы современной системы ПРН, станция нового поколения
типа Воронеж. Какие симпатичные антенные системы. Не специалисту наверное и не
понять. Стоит какое то производственное здание. Что это такое, для чего оно предназначено.
Правда, в настоящее время завеса тайны этих систем приоткрыта,
даже по телевизору показывают. Я уж не говорю про Интернет. Да и скрыть такие
громадные объекты сейчас невозможно.

С космоса теперь видно все. Радио и фото разведка делает своё дело, не скрыть.
Что всегда отличало технику больших систем, это её расположение. Вначале все эти
сооружения прятали в лесах, подальше от посторонних глаз. Техника эта была сверх
секретной. Ну а раз в лесу, это всегда отличные и красивые места. Конечно, Балхаш,
Печора, Куткашен, Мингечаур и прочие места, это далеко не сахар. Но места всегда

были красивые. Раздолье рыбакам и охотникам. А уж если взять подмосковные места -
Кубинка, Чехов, Софрино и прочие - там просто великолепно. Что природа, что места
расположения, что инфраструктура. Припоминаю свою стажировку на станции ЗГО под
Чернобылем. Прекрасное место. Городок расположен в сосново еловом лесу. Все на
самом высоком уровне. Но к большому сожалению там сейчас зона отчуждения, так как

эта станция располагалась совсем рядом с АЭС. Это связано с громадной энергоемкостью
этой загоризонтной станции. Очень и очень жаль. И природу, и в первую очередь людей,
которые пострадали от этой гигантской технической катастрофы. О природе ещё в те,
уже далекие годы, радиостанция Голос Америки, говорила: много грибов водится возле

деревни Акулово. Я думаю, что американцев, интересовали не только грибы. Их очень
интересовал сверх мощный и сверх современный радио технический узел сверх дальнего
обнаружения. Место расположение этой станции, конечно же, не было секретом. При
современном состоянии радио и фото средств разведки, это не представляло никакой
проблемы для любопытных янки. Но вот другие вещи - частоты, виды и формы радио

сигналов, мощности передатчиков, диаграммы направленности антенн - эти главные
параметры их интересовали серьезно. Припоминается курьёзный случай, который
произошел в наше время. Много хлопот этот эпизод доставил местным особистам.
Молодой офицер, уж не помню в каком звании, загулял где то в Москве и что бы не
опоздать на службу, он прикатил на смену на дипломатической машине какого то

иностранного государства. Подъехал прямо к проходной, прямо к шалашу. Не больше
и не меньше. Вот так. Знай наших. По тем временам это было очень круто, как сейчас
выражаются. Молодые были, всякое бывало. И с флагом по Наро Фоминску шагали, и
по пять суток ареста получали. Но до такого мы не доходили.
Это так же знакомые станции - элементы системы Дунай - 3У. Решали аналогичные задачи,

что и станция типа Дунай - 3М, что в Кубинке. Только направления противоположные.
На трех нижних снимках - станции надгоризонтного обнаружения и сопровождения систем
ПРН, типа Дарьял. Много их настроено по всей нашей территории. Надежные, отличные
станции. Много наших выпусников ВИРТА проходило службу на этих системах - на Балхаше,
в Печоре, Скрунде, Мингечауре. Вот она, мингечаурская станция, внизу, с баранами. Она

более известна как габалинская РЛС. Кстати, действует и поныне. Интересный снимок, как
и другой, с луной. Прямо таки лунная соната. Сложнейшие системы радиолокации. Так и
служить в этих системах было архи интересно. Все новое, передовое. Иногда приятно
осознавать, что лично сам стоял на передовых рубежах защиты страны, принимал самое
активное участие в становлении новейших систем ПРО и ПРН.

А эта красивая усеченная пирамидка в зеленном окружении подмосковного леса, не что
иное, как многофункциональный радиотехнический узел дальнего обнаружения системы ПРО.
Многофункциональный потому, что видит во все стороны - на запад, на восток, на север и
на юг. Расположен в подмосковном Софрино. Заменил в свое время и кубинский, и чеховский
узлы. Нижний снимок - та же станция, но только поближе. Покрасить её бы, а то не очень

смотрится с этой ржавчиной. Хотя, в принципе, там гостей не бывает. Разве только из
космоса на её смотрят наши противники. Станция несет круглосуточное дежурство. Да и
свч излучение там, наверное, приличное. А может не красят, потому, что дорого. Ведь
покраска техники всегда входила в обязательный перечень, выполняемый при регламентных работах. К сведению. В наше время покраска передающей антенны кубинского узла стоила

около 400 т. полновесных советских рублей. Это равноценно тогда было $400000 по тогдашнему курсу. Или даже немного повыше. Деньги, конечно, находили. Тогда на
оборону денег не жалели. Как там говорится - не хочешь кормить свою армию, будешь кормить армию противника. Тогда этому правилу следовали очень строго. Вот такие времена, как говорит, известный в России, телеведущий.

Внизу мачты антен ЗГОшной станции, кажется чернобыльской. Конечно, там впечатляют
размеры. Один полуволновый вибратор там весит около 2 тонн. А их там очень и очень
много. Какой неприглядный и заброшенный вид этого строения. А ведь это бывшее технологическое здание приемного центра кубинского РТУ системы дальнего обнаружения системы ПРО. Здесь размещалась вся аппаратура приемного центра. Все развалено,
разрушено.

Грустно и обидно смотреть на все это. Особенно тем офицерам, которые стояли у истоков этих систем ПРО. Пожар на станции типа Дарьял на Балхаше. Рядом стоят военные, наблюдают. Пожарные машины здесь вряд ли помогут. Но почему не сработало автоматическое пожаротушение. Ведь такие системы уже тогда были оснащены этими установками. Такая участь постигла, кстати, не только эту станцию на Балхаше. Горели они и в других

местах - на Печоре, в Комсомольске на Амуре, в Кубинке. Длиннющие кабельные сети
таких систем - настоящая проблема, сложно предупредить пожары. А ещё труднее их
тушить. Иногда это просто невозможно.
