20.01.13.

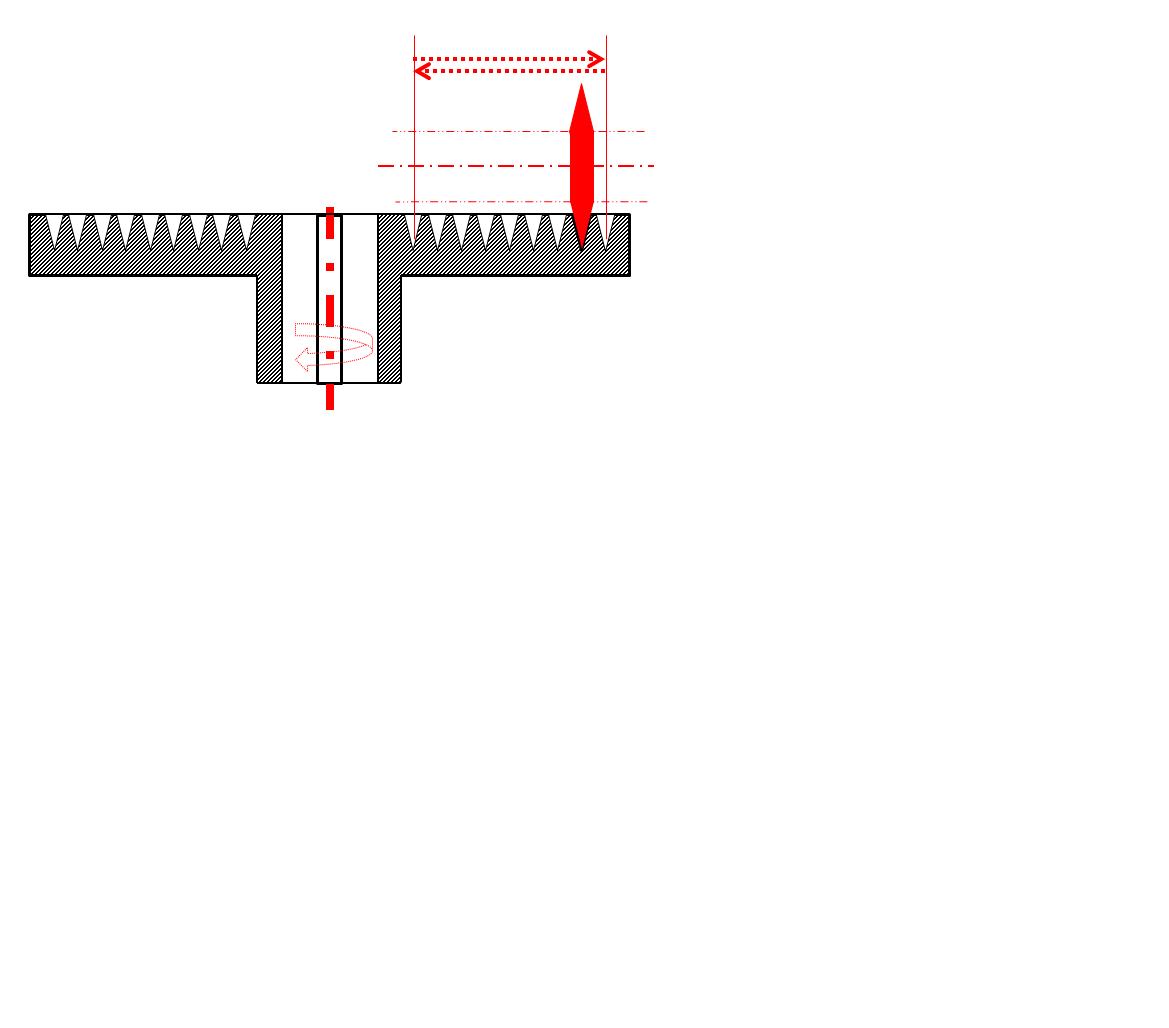

Для пояснения формы такой детали на рисунке показана схема её изготовления на горизонтально-фрезерном станке.
Замкнутая кривая канавка на торце этой детали состоит (лишь как пример) из двух спиралей Архимеда, правой и левой.
Профиль канавки - треугольный, что позволяет промежуточному звену зацепления в такой передаче сохранять правильное направление своего движения на пересечениях витков канавки. Для этого направляющая лыжа промежуточного звена должна быть как можно длиннее.
Устройство такого редуктора кое в чём похоже на механизм токарного патрона.
Число передачи равно произведению числа витков в этой канавке на число зубьев в колесе ведомом. Его зубья расположены радиально.
___________________________________
02.04.15.
Применительно к этой картинке и наоборот:
см. мои последние картинки, - о редукторах без сепаратора.
Они ведь относятся не только к механизмам формулы
SINnX = SIN(1/m)X где передаточное отношение i = 1/mn
