Гидромотор-подшипник. Подвод давления изнутри

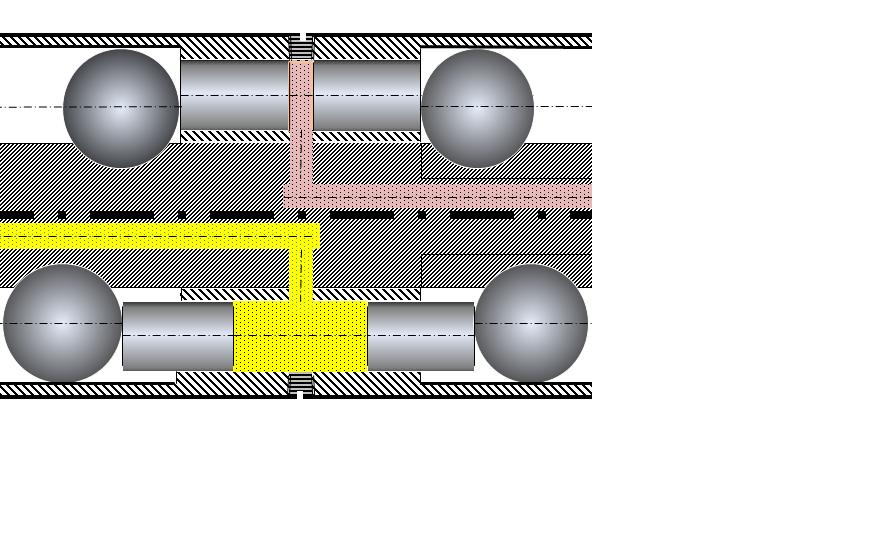

 В блоке цилиндров здесь видны технологические отверстия, глухо закрытые винтом.
___________________

24.06.12.
Упрощение в конструкции и технологии.

Нет необходимости сверлить радиальные отверстия и затыкать каждое из них винтом с конической резьбой. Тогда отпадает и необходимость надёжно застопорить их (общей на все винты стальной проволокой) - на случай бешеной вибрации, - как это положено делать в конструкциях всяких гидро-двигателей и насосов высокого давления.

Надо просто резцом на токарном станке прорезать из центрального отверстия этого блока цилиндров в рабочие полости этих гидроцилиндров требуемые окна сброса и подвода давления.
___________

27.07.12.
С целью существенного увеличения ресурса работоспособности канавки на валу образующую её профиля надо бы продолжить, - так, чтобы эта канавка стала торцевой.
