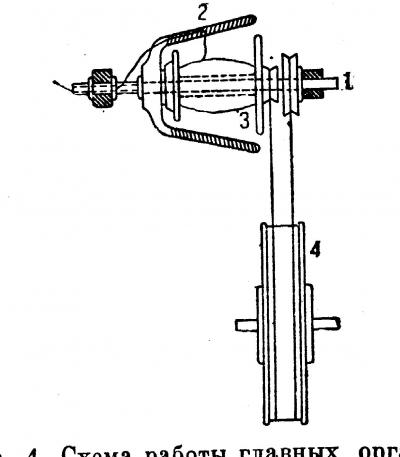

Самопрялка Юргенса. Схема работы ее главных частей.
Работа на самопрялке проходила следующим образом. Веретено 1 было соединено наглухо с рогулькой 2 и получало движение от нижнего большого колеса 4. Последнее было соединено с блоком неподвижно укрепленным на веретене. Катушка 3, на одном конце которой был укреплен блок меньшего диаметра, свободно надевалась на веретено. Оба блока получали движение от одного и того же колеса 4, но веретено и рогулька, соединенные с большим блоком, вращались медленнее, чем катушка, соединенная с меньшим блоком (и поэтому вращавшаяся скорее, чем веретено). Вследствие того, что катушка вращалась быстрее, происходило наматывание на нее нити, причем скорость наматывающейся нити была равна разности скоростей веретена и катушки. Прядильщица вытягивала рукой волокна из пряслицы и частично закручивала их пальцами. Нить до вступления в рогульку двигалась по оси веретена. При этом она вращалась, то есть закручивалась и делала полностью тоже число оборотов, что и веретено. Пройдя через рогульку 2, нить меняла направление и шла на катушку уже под прямым углом к оси веретена. Таким образом, по сравнению с обычной прялкой, самопрялка позволяла одновременно вытягивать, скручивать и наматывать нить. Из процесса прядения здесь уже были механизированы две операции: скручивание нити и наматывание ее на катушку, но вытяжка волокон из пряслицы и частичное закручивание их происходили вручную.
Самопрялка Юргенса http://proza.ru/2012/02/26/358
