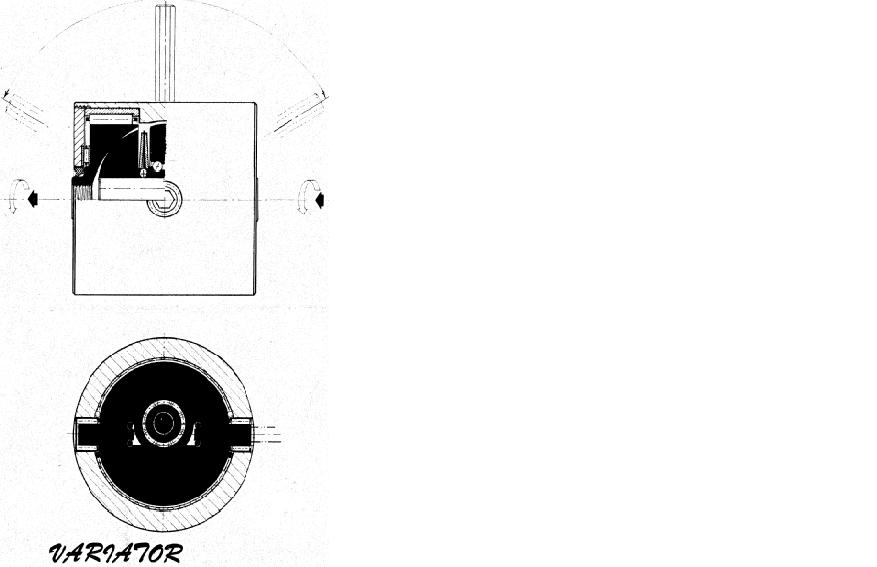

Из великого множества всяких таких моих давнишних прорисовок, - в различных пропорциях размеров и в различных вариантах подробностей конструкции.
__________
Никакой подшипник качения на поперечной оси вообще здесь не нужен.
Идеальными цапфами наклоняемой шайбы служат покупные изделия, - стандартные буксы под гаечные ключи.
Они наглухо запрессованы в соосные поперечные отверстия этой шайбы. Ось наклона её находится в плоскости оси вариатора.
Вследствие пересечения этих осей и несоосности наклоняемой шаровой катушки с осью вариатора все четыре радиуса качения наших фрикционных поверхностей являются переменными.
Это обеспечивает широкий диапазон регулирования.
Усилие прижима фрикционных поверхностей создаётся типичным для любых вариаторов образом, - расклинивающим действием шариков.
________
Надо бы существенно уменьшить расстояние между скрещенными осями.
