4.12.080 Подводная лодка Джевецкого
Кораблестроитель, инженер, конструктор, изобретатель, предприниматель, путешественник, коллекционер; участник русско-турецкой войны 1877—1878 гг.; товарищ председателя воздухоплавательного отдела Русского технического общества; член Парижского воздухоплавательного общества; член Морского технического комитета; обладатель первой премии Международного конкурса в Париже в 1898 г. за проект подводной лодки; кавалер солдатского Георгиевского креста — Степан Карлович Джевецкий, настоящее имя Стефан Казимирович Джевецкий (1843—1938) прославился своими трудами в области судостроения, авиации и морской техники.
Джевецкий является создателем первых боевых подводных лодок, оборудования и вооружения для них.
С.К. Джевецкий с одинаковым успехом занимался вопросами воздухоплавания и кораблестроения. И хотя большая часть научных работ ученого посвящена аэропланам, конструкциям воздушных винтов и теории полета, за которые он получил титул «дедушки современных самолетов» (академик А.Н. Крылов), 11 модификаций подводных лодок Джевецкого стали первыми боевыми ПЛ.
Тяга Джевецкого к конструированию подводных и воздушных судов вполне объяснима не только пристрастиями ученого, но и общей атмосферой общества второй половины XIX в., пронизанной идеями научно-технического прогресса. В 1869—1870 г. Ж. Верн опубликовал роман «20 000 лье под водой».
Весьма вероятно, покоренный Верновским «Наутилусом», молодой инженер загорелся идеей создать собственный подводный корабль.

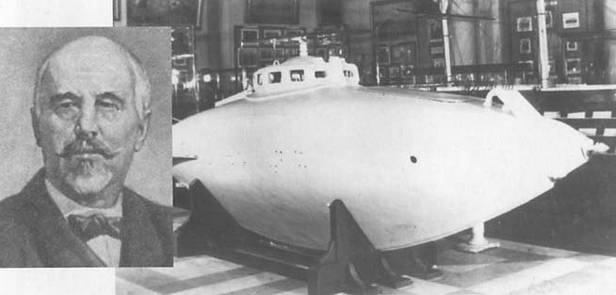

Во всяком случае, сохранившийся экземпляр 4-й модификации ПЛ Джевецкого, хранящийся в зале Центрального военно-морского музея в Санкт-Петербурге, внешне точь-в-точь напоминает подводный корабль из жюльверновского романа.
Известно, что в 1876 г. Степан Карлович приступил к конструированию своей первой подлодки. Начавшаяся в 1877 г. русско-турецкая война прервала его занятия, и ученый ушел добровольцем в Черноморский флот.
В одном из боев была выбита половина корабельной команды. Рядового Джевецкого за храбрость наградили солдатским Георгием, а волонтер укрепился в своей идее создать для морского флота эффективное средство для борьбы с надводными кораблями противника.
Он, кстати, был не одинок в этом стремлении. Русскими изобретателями были предложены несколько вариантов ПЛ, приводимых в движение электродвигателем, но Морской Технический комитет отклонил их, поскольку не было самого электродвигателя.
Демобилизовавшись, инженер за полгода доработал свою конструкцию и предложил командованию проект одноместной подводной лодки, движимой силой ног человека. Лодка была построена на Одесском заводе Г. Бланшара за счет средств купца Родоконаки. (Степан Карлович всю жизнь вкладывал в свои изобретения собственные деньги либо весьма находчиво подыскивал спонсоров).
5-метровая лодка обтекаемой формы из листовой стали имела баллон со сжатым воздухом для дыхания, рассчитанный на 20 мин. Сжатый воздух использовался также и для продувания водяного балласта из цистерны при всплытии лодки. Для обзора служил стеклянный колпак. Цилиндр с поршнем обеспечивал равновесие лодки в погруженном состоянии. В корпусе были вмонтированы два рукава с резиновыми перчатками, что позволяло крепить мины к неприятельскому кораблю, которые затем дистанционно взрывались с помощью электрического провода.
Лодка прошла успешные испытания в 1878 г. на Одесском рейде. Перед комиссией, возглавляемой главным командиром Черноморского флота вице-адмиралом Н.А. Аркасом, Джевецкий погрузился на своей «посудине» в воду, проплыл под водой 200 м, прикрепил мину к барже и взорвал ее.
Комиссия порекомендовала построить лодку больших размеров, однако вскоре окончилась русско-турецкая война, и боевая ПЛ потеряла свою актуальность.
Изобретателя это лишь раззадорило. Через год Джевецкий предложил четырехместный вариант ПЛ (с ножным приводом), которым тут же заинтересовалось Военно-инженерное ведомство, озабоченное созданием надежной обороны приморских крепостей.
Новая ПЛ имела дополнительный управляемый гребной винт в носу, служивший одновременно вертикальным рулем, благодаря чему обеспечивалось всплытие или погружение лодки на подводном ходу, два перископа и две мины.
ПЛ была продемонстрирована на Серебряном озере в Гатчине цесаревичу Александру Александровичу. Лодка произвела на будущего императора неизгладимое впечатление. Он тут же распорядился спешно построить 50 лодок, а Джевецкому за труды выплатить 100 000 руб.
За год модифицированные Джевецким лодки были построены и испытаны в Невской губе. Джевецкий лично взорвал стоящее на якоре судно. Трехместные серийные ПЛ имели водоизмещение 3,3 т, глубину погружения 12 м, скорость хода в подводном положении 4,9 км/ч.
32 лодки были отправлены в Одессу для обороны рейдов Очаковского, Севастопольского и др. портов, 16 — оставлены в Кронштадте, одна передана Инженерному ведомству, и еще одна — Джевецкому для дальнейших усовершенствований.
Конструктор не стал тянуть и тут же переоборудовал ее по 4-му варианту, с новым источником энергии — аккумуляторной батареей из губчатого свинца и электродвигателем, вращающим гребной винт. С этой лодки — первой в мире такого типа — началось новое направление в подводном судостроении.
В 1890-е гг. Джевецкий предложил еще ряд проектов ПЛ с механическим двигателем. За один из них (разработанный совместно с А.Н. Крыловым) — с паровыми двигателями, водоизмещением 120 т для экипажа из 12 человек — Джевецкий получил на Международном конкурсе в Париже в 1898 г. первую премию.
Обтекаемая ПЛ с убирающейся рубкой могла погружаться на глубину до 20 м, имела запас хода над водой 500 миль, под водой — 300 миль и могла находиться под водой до 5 час. Впервые подлодка была вооружена разработанными Джевецким решетчатыми торпедными аппаратами, принятыми затем на вооружение нашим, французским и итальянским флотом и применявшимися до 1940-х гг.
В 1905 г. изобретатель разработал потрясающий проект ПЛ без экипажа, управляемой дистанционно по проводам. Разумеется, построить такую лодку тогда не было никакой технической возможности, и вообще эту идею смогли воплотить лишь в XXI в.
Тогда же конструктор разработал особый тип миноносца с паровой машиной для надводного хода и электромотором для движения в почти погруженном состоянии, названный им водобронным, отклоненный, правда, Морским министерством.
Другой проект — ПЛ с бензиновым двигателем как для надводного, так и для подводного хода, был утвержден.
В 1909 г. первый (и последний) в мире корабль, имевший общий двигатель для подводного и надводного хода под названием «Почтовый» вышел в море. На одном из вариантов этой ПЛ Джевецкий заменил бензиновые двигатели дизелями.
У конструктора была уйма идей: он впервые использовал водометный движитель; разработал теорию гребных винтов, нашедшую применение в вихревой теории Жуковского; сконструировал механический прибор для автоматической прокладки курса корабля на карте; предложил водолазные работы по заделке пробоин в подводной части судов...
Отдельная «песня» — научные труды и изобретения, связанные с авиацией. Один лишь пример. В 1912 г. Джевецкий построил и экспонировал на 4-й Международной воздухоплавательной выставке в Париже аэроплан, который был отмечен за решение вопроса устойчивости и «великолепный стиль конструктора».
P.S. Промышленный шпионаж процветал во все времена, особенно на Западе. Не обошел он стороной и Джевецкого. С ученым произошла та же самая «патентная история», что и почти со всеми русскими изобретателями. Сам конструктор, правда, придавал этому мало значения, но все же — «за державу обидно».
По воспоминаниям академика А.Н. Крылова, друга Джевецкого, Степан Карлович, «хотя… и брал иногда на свои изобретения патенты, но его интересовала не столько нажива и эксплуатация патентов, сколько сам процесс изобретения, получение изящных кинематических комбинаций и преодоление встречающихся трудностей».
Половина заказа на изготовление третьей модификации ПЛ Джевецкого была размещена на машиностроительном заводе Платто во Франции.
Через 4 года изобретатель К. Губэ, имея на руках копии с чертежей русского ученого, построил и запатентовал собственную ПЛ «Губэ-1», как две капли воды похожую на оригинал, вполне устроившую морское министерство Франции.
